Арматура соединений трубопроводов Hydac

Арматура соединений трубопроводов

Комплектные резьбовые и приварные соединения трубопроводов предназначены для монтажа гидравлических и смазочных трубопроводных систем и условно разделяются на две основные группы:



  • соединения концевые – монтируются на концах трубопроводов и предназначены для присоединения к гидравлическим и смазочным устройствам: насосам, клапанам, гидрораспределителям, фильтрам, гидроблокам, гидроцилиндрам и т.д.;
  • соединения проходные – монтируются по длине трубопровода и предназначены для соединения отдельных его участков в общую систему.

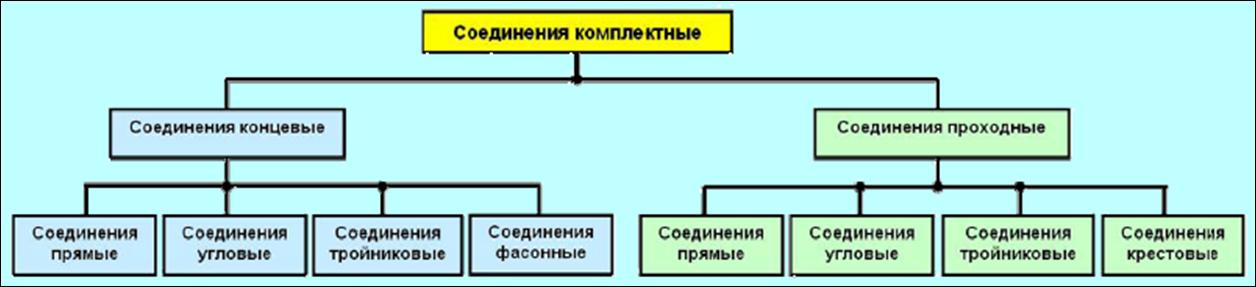

Классификация комплектных соединений трубопроводов

В резьбовых соединениях используются следующие основные типы стандартной резьбы:

  • цилиндрическая трубная резьба по DIN-ISO 228, соответствующая Британскому стандарту BSP, угол профиля 55°, обозначается буквой G (G3/4), известна как резьба Витворта;
  • коническая трубная резьба по DIN 3858, соответствующая Британскому стандарту BSPT, угол профиля 55°, обозначается буквой R (R1/2);
  • метрическая цилиндрическая резьба по DIN 13; обозначается буквой М (М24×1,5);
  • метрическая коническая резьба по DIN 158; обозначается буквами М и К (М10×1 К или М10×1keg);
  • метрическая цилиндрическая резьба по DIN-ISO 6149-1/ -2/ -3; обозначается буквой М (присоединительные отверстия с резьбой по DIN-ISO 6149 отличаются от отверстий с резьбой по DIN 13 посадочными местами под уплотнения);
  • дюймовая унифицированная цилиндрическая резьба UNF/UN по ISO 11926 с углом профиля 60°; в своем обозначении имеет буквы UN или UNF.
    Обозначение резьбы строится по схеме, например: 7/8-14 UNF:
    7/8 - номинальный диаметр резьбы в дюймах; 14 - количество витков резьбы на 1 дюйм длины;
  • дюймовая коническая резьба NPT по американскому стандарту ANSI/ASME с углом профиля 60° (например: 1/4 NPT).

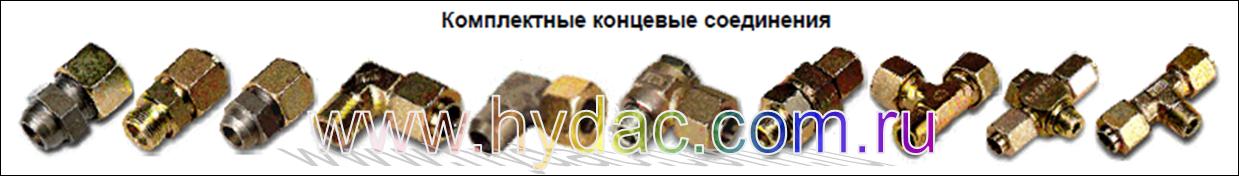

Комплектные концевые соединения

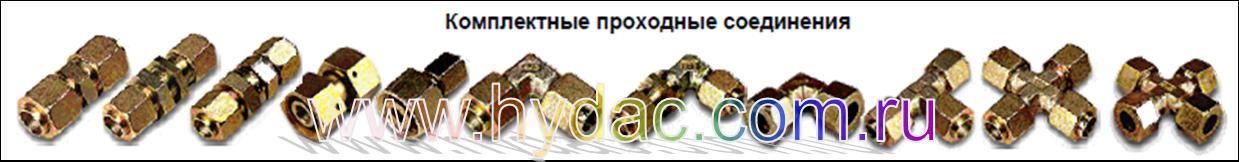

Комплектные проходные соединения

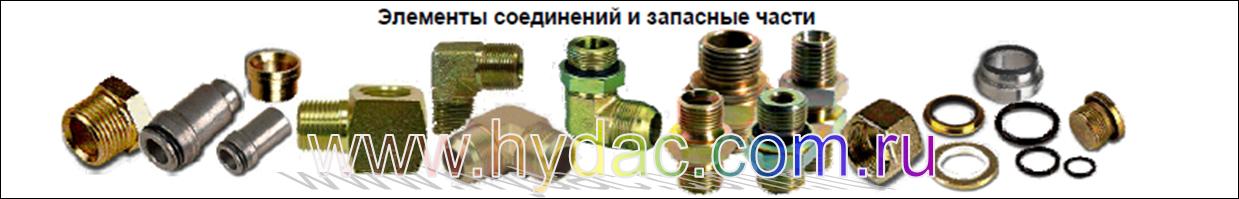

Элементы соединений и запасные части

Кроме комплектных соединений трубопроводов мы готовы предложить отдельные элементы арматуры и запасные части: штуцеры резьбовые и приварные, угольники и тройники, фасонные фитинги и крестовины, накидные гайки и приварные ниппели, врезные и уплотнительные кольца, заглушки и т.д.
