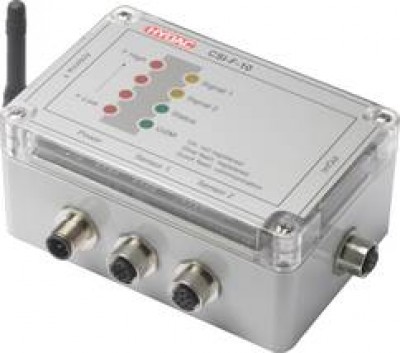

CSI-F-10

Радиомодуль GSM CSI-F-10 – это универсальное электронное устройство для передачи данных и цифровых сигналов посредством сети мобильной связи GSM. В качестве сегмента системы контроля состояния компании HYDAC модуль CSI-F-10, среди прочего, соединяет уровень датчиков с уровнем интерпретации данных. Устройство можно применять как в автономном режиме, так и в качестве модема GSM блока контроля состояния CMU 1000 (HYDAC Condition Monitoring Unit). К его входным гнездам можно подключать до двух датчиков SMART компании HYDAC, например, HYDACLab^®, AS 1000 или CS 1000. Кроме того, посредством четырех встроенных цифровых входов можно контролировать различные другие состояния оборудования и при помощи обоих встроенных цифровых выходов передавать сигналы дальше в двоичной форме. Посредством этих цифровых выходов устройство также может непосредственно вмешиваться в работу контролируемой машины / установки. Модуль CSI-F-10 обрабатывает и контролирует входные сигналы на основании сохраненной в нем прикладной программы. В этой программе подробно определяется, какие данные и каким образом контролируются и когда и какие сообщения выводятся. Эту прикладную программу (в соответствии со стандартом IEC 61131) можно просто и удобно составить при помощи редактора CM Editor, который является частью входящего в комплект поставки компьютерного ПО CMWIN компании HYDAC, начиная с версии 03. Пользователь может, в зависимости от случая применения, индивидуально выбирать между двумя режимами работы модуля CSI-F-10 и, тем самым, определять способ и содержание обмена данными.

• 2 входных канала для датчиков SMART компании HYDAC
• 4 входных канала для цифровых сигналов
• 2 выходных канала для цифровых сигналов
• Индикаторы состояния для:
  - мощности сигнала сети (4 светодиода)
  - сигналов (2 светодиода, программируемые)
  - состояния устройства (1 светодиод)
  - статуса GSM (1 светодиод)
• Возможность подключения к блоку CMU 1000
• Простейшее программирование посредством функции Drag & Drop в графическом пользовательском интерфейсе
• Возможность сохранения до 5 телефонных номеров (для доступа посредством GSM)
• Возможность настройки параметров в режиме онлайн
• Подключение датчиков посредством штекерных соединителей M12x1
• Небольшая, компактная конструкция
