EDS 3400

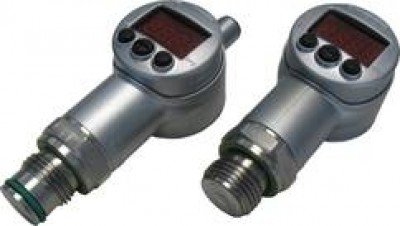

EDS 3400 – это компактный, электронный манометрический выключатель со встроенным цифровым индикатором для измерения относительного давления в области высокого давления. Для этого в нем имеется измерительный элемент из высококачественной стали с тонкопленочным тензорезистором. Устройство имеет 1 или 2 переключающих выхода и один опциональный, переключаемый аналоговый выходной сигнал (4 .. 20 мА или 0 .. 10 В). Особенностью устройства EDS 3400 является возможность поворота индикатора в 2 осях. Устройство можно оптимально установить практически в любое положение, что делает ненужными дополнительные затраты на механические переходники для выравнивания, которые обычно требуются в таких случаях. На 4-разрядном цифровом индикаторе давление может отображаться в бар, в фунтах на кв. дюйм или МПа. Пользователь может выбирать между отдельными единицами измерения. При данной функции устройство изменяет настройки переключения автоматически в соответствии с новой единицей измерения. Дополнительно устройство EDS 3400 предлагается в совместимом с DESINA^®исполнении. Исполнение с установленной заподлицо мембраной было специально разработано для случаев применения, в которых используемые среды могут привести к засорению, склеиванию или замерзанию стандартного напорного штуцера.   Основными сферами применения устройства EDS 3400 являются гидравлика, пневматика, а также холодильная техника и техника кондиционирования воздуха. Также данное устройство применяется в процессах с меняющимися средами, в которых остатки могут привести к смешиванию или загрязнению сред.

• 1 или 2 PNP-транзисторных переключающих выхода, в зависимости от выхода возможна нагрузка до 1,2 А
• Точность ± 1 % МЗШ
• Опционально - переключаемый аналоговый выход (4 .. 20 мА / 0 .. 10 В)
• 4-разрядный цифровой индикатор
• Оптимальная установка благодаря возможности поворота в двух осях
• Индикация значений на выбор в бар, фунтах на кв. дюйм или МПа
• Простота эксплуатации благодаря программированию кнопок
• Точки переключения и гистерезис обратного переключения настраиваются независимо
• Много полезных дополнительных функций
• Опционально возможно назначить для вывода функцию диагностики в соответствии с DESINA^®
• Опционально - с установленной заподлицо мембраной
• Опционально - управление в режиме меню согласно VDMA (лист VDMA 24574-1)
