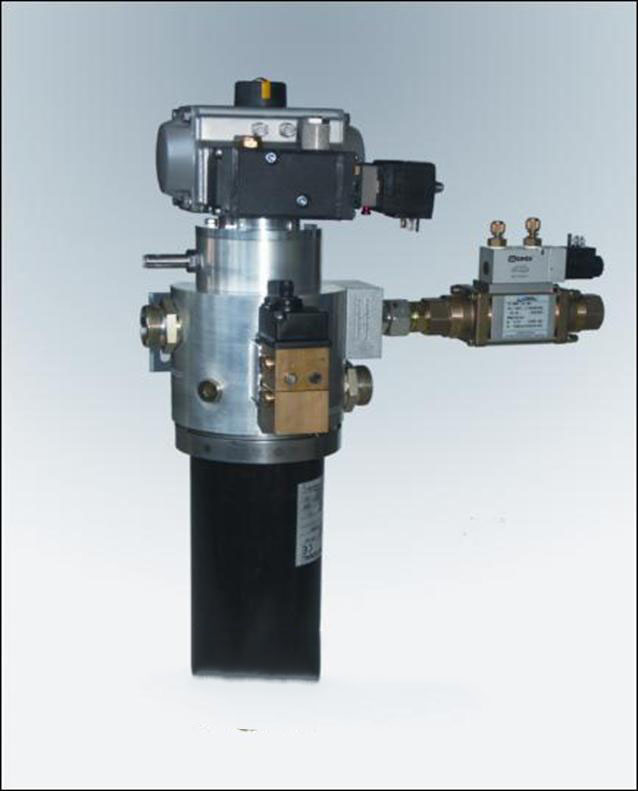

Фильтр самопромывной RF4

Артикул:
116
  • Самопромывной фильтр для технологических процессов RF4 (ISO 9001) предназначен для непрерывного и не требующего контроля процесса фильтрации во всех областях промышленности. Фильтр Autofilt® RF4 - это самоочищающаяся самопромывная система, предназначенная для отделения механических примесей из маловязких жидкостей. Жесткая конструкция и автоматическое самоочищение фильтра обратной промывкой обеспечивают его надежную работу, одновременно уменьшая затраты на обслуживание и эксплуатацию.

    Для эффективного отделения частиц загрязнений из рабочей среды в фильтре применяются щелевые фильтроэлементы, с тонкостью фильтрации от 50 до 1000 мкм (также возможна и меньшая тонкость фильтрации).

    При засорении фильтрующих элементов начинается автоматический / ручной процесс очистки. Во время процедуры обратной промывки фильтрационный поток не прерывается. Типоразмерный ряд фильтров позволяет проводить процесс фильтрации для расходов от 40 до 250 л/мин. Для больших расходов предусмотрен автоматический самоочищающийся фильтр RF6

    Индивидуальная установка параметров управления и различные комбинации оборудования позволяют подобрать оптимальный фильтр для любого применения.

    Разновидности самопромывного фильтра RF4:
  • с автоматической обратной промывкой посредством управления PLC;
  • с ручной обратной промывкой посредством ручного маховика.
  •

    Рабочие характеристики RF4-1:
    Максимальное рабочее давление: 10 бар
    Максимальный расход: 100 л/мин
    Максимальная нагрузка: 120 мг/л
    Максимальное рабочая температура: 80 °С
    Вход и выход: Резьба G1"
    Линия обратной промывки: G1/2", внутренняя резьба
    Диапазон фильтрации: 50 - 1000 мкм
    Количество фильтроэлементов в связке: 4
    Объем: 2,5 литра
    Рабочий вес, без системы управления: 15,5 кг
    Материалы:
    Крышка фильтра: алюминий
    Стакан фильтра: полиамид
    Внутренние части: нержавеющая сталь 1.4301
    Фильтроэлементы: нержавеющая сталь 1.4435
    Размеры:
    Длина * ширина * высота: 230 * 250 * 525



    Рабочие характеристики RF4-2:
    Максимальное рабочее давление: 10 бар
    Максимальный расход: 280 л/мин
    Максимальная нагрузка: 120 мг/л
    Максимальное рабочая температура: 90 °С
    Вход и выход: Резьба G1 1/2"
    Линия обратной промывки: G3/4", внутренняя резьба
    Диапазон фильтрации: 50 - 1000 мкм
    Количество фильтроэлементов в связке: 4
    Объем: 3,7 литра
    Рабочий вес, без системы управления: 36 кг
    Материалы:
    Крышка фильтра: алюминий
    Стакан фильтра: алюминий
    Внутренние части: нержавеющая сталь 1.4301
    Фильтроэлементы: нержавеющая сталь 1.4435
    Размеры:
    Длина * ширина * высота: 338 * 466 * 546

    Принцип работы самопромывного фильтра RF4:

    Фильтрация:

    Фильтруемая жидкость проходит через щелевые фильтрующие элементы изнутри наружу. При этом частицы механических загрязнений собираются на гладкой внутренней стороне фильтрующего элемента. По мере роста загрязнения фильтрующих элементов возрастает и перепад давлений между чистой и грязной сторонами фильтра. Процесс обратной промывки начинается, когда стартовая точка перепада давления превышает заданное значение. Во время процесса обратной промывки осуществляется очистка фильтроэлементов.

    Обратная промывка фильтроэлементов - цикл обратной промывки:

  • Пневматический привод вращает элементную монтажную плиту с фильтроэлементами над трубопроводом обратной промывки
  • Клапан обратной промывки открывается
  • Из-за перепада давления между фильтрующей стороной и трубопроводом обратной промывки небольшая часть фильтрата направляется в обратно, в фильтроэлементы, которые требуют очистки. Частицы загрязнения, осевшие на внутренней стороне фильтроэлемента, отрываются и сбрасываются в линию обратной промывки через промывочный рукав
  • После того, как закончится время обратной промывки фильтроэлемента, клапан обратной промывки закроется
  • Таким образом последовательно промываются все фильтроэлементы. Цикл обратной промывки завершен, когда все фильтроэлементы прошли очистку.

    Изокинетическая фильтрация и обратная промывка:

    Коническая форма фильтроэлементов позволяет получить постоянный и равномерный поток жидкости при малых потерях давления и полной очистке фильтроэлементов. Преимущества: короткое время промывочного цикла и небольшие потери жидкости при обратной промывке фильтроэлементов.

    Небольшой расход рабочей жидкости на обратную промывку благодаря циклическому управлению:

    Клапан обратной промывки открывается и закрывается во время обратной промывки для каждого фильтроэлемента.

    Обратная промывка RF4

    Преимущества самопромывного фильтра AutoFilt® RF4:

  • Полностью автоматизированная непрерывная работа фильтра
  • Превосходное соотношение цена/производительность
  • Долгое время службы
  • Низкие затраты на обслуживание
  • Простота монтажа и пуска в эксплуатацию
  • Удобство в обслуживании
  • Надежность, безопасность
  • Неизменно высокое качество
  • Применение самопромывного фильтра RF4

  • Металлургия
  • Горнодобывающая промышленность
  • Целлюлозно-бумажная промышленность
  • Нефтегазовая промышленность
  • Очистные сооружения
  • Химическая промышленность
  • Автомобильная промышленность
  • Станкостроение
  • Гидроэлектростанции
