Клапан TAV100-150

Клапан TAV100-150

Артикул:
1710
Кол-во товара
+
-
В корзину! Перейти в корзину

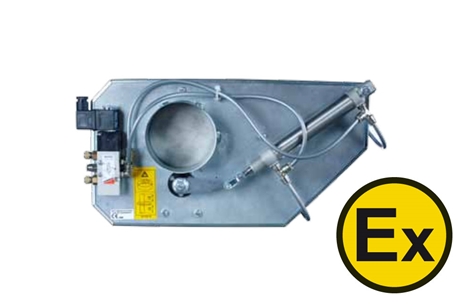

  • Высоковакуумные воздушные клапаны TAV100-150 Nederman

    Высоковакуумные воздушные клапаны. Автоматические и ручные вакуумные клапаны.

    Клапаны TAV 100 и TAV 150 в основном применяются в качестве запорной арматуры на главных ответвлениях трубопроводной системы.

    • Клапану необходима подача чистого сухого сжатого воздуха;
    • Рекомендуемое давление: 0,6-0,7 мПа (6-7 бар);
    • Макс. разрешенное давление: 1,0 мПа (10 бар);
    • Мин. давление (для безопасной работы): 0,5 мПа (5 бар);
    • Диапазон рабочих температур: от 00С до +400С;
    • Подключение: 102 мм или 150 мм;
    • Макс. вакуум: -50 кПа.

    Описание моделей АTEX

    В зависимости от варианта и сферы применения, большое количество клапанов TAV 100 и TAV 150 маркированны согласно Директиве ATEX символом EX и соответствующей категорией оборудования. Все варианты клапанов TAV 100 и TAV 150 с символом EX относятся к категории оборудования 3D, согласно Директиве 2014/34/ЕС. Это означает, что данные устройства могут устанавливаться в зоне 22 в соответсвии с Директивой 1999/92/ЕС.

    Клапаны TAV 100 МА и TAV 150 МА, управляемые вручную, подходят для установки в классификационной сфере (зона 22), несмотря на то, что у них отсутствует маркировка ЕХ. Оборудование с ручным управлением не подпадает под действие Директивы 2014/34/ЕС (АТЕХ), поэтому данный клапан не имеет маркировки ЕХ.

    Другие клапаны без маркировки ЕХ (клапаны АС/DC) не удовлетворяют требованиям АТЕХ и поэтому не пригодны к установке в классифицированной зоне.

    Клапаны TAV 100

    № компонента Описание
    40146082 TAV 100 MV 24V DC EX
    40146081 TAV 100 MV 24V AC/DC
    40146083 TAV 100 MV 115V AC EX
    40146080 TAV 100 MV 230V AC EX
    40146030 TAV 100 PC EX
    40146010 TAV 100 MA

    Клапаны TAV 150

    № компонента Описание
    40146102 TAV 150 MV 24V DC EX
    40146101 TAV 150 MV 24V AC/DC
    40146103 TAV 150 MV 115V AC EX
    40146100 TAV 150 MV 230V AC EX
    40146060 TAV 150 PC EX
    40146040 TAV 150 MA

    N.B. Все клапаны требуют монтажа микропереключателя, AS (по заказу) для автоматического запуска/останова вакуумной системы.
