Напорные фильтры Hydac

В основном напорные фильтры применяют для фильтрации полного потока рабочей жидкости, создаваемого насосами, и, таким образом, для защиты всех компонентов гидравлической системы (кроме насосов). Напорные фильтры рассчитаны на среднее и высокое давление (11...42 МПа), изготовлены из высокопрочного чугуна или штампованной стали и потому достаточно прочны и являются достаточно тяжелыми. Как правило, напорные фильтры оснащены переливными (b1-pass) клапанами и индикаторами загрязненности фильтроэлементов, но по требованию покупателя вместо индикатора может быть установлена резьбовая заглушка, а в фильтры без переливного клапана устанавливают индикаторы, настроенные на перепад давлений 0,8 МПа. Фильтроэлементы, предназначенные для гидравлических аппаратов с электрогидравлическим сервоуправлением, способны выдерживать перепад давлений до 21 МПа. Такие фильтроэлементы исключают возможность миграции загрязняющих частиц при открытии переливного клапана.

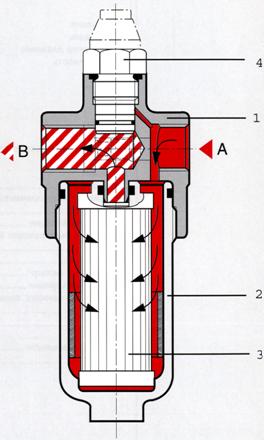

Схема напорного фильтра:

1 – головка напорного фильтра; 2 – стакан фильтра; 3 – элемент напорного фильтра; 4 – индикатор загрязнения

схема напорного фильтра

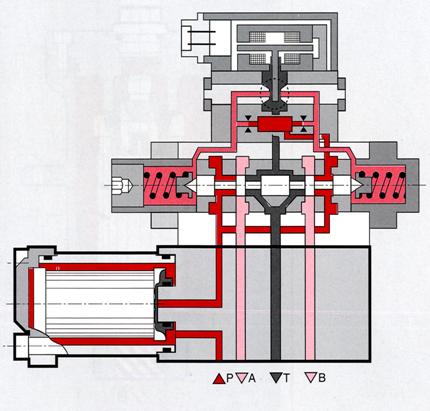

Разрез напорного фильтра модульного монтажа:

схема напорного фильтра модульного монтажа
