Система фильтрации смазочно-охлаждающей жидкости BTU

Артикул:

1330

Описание

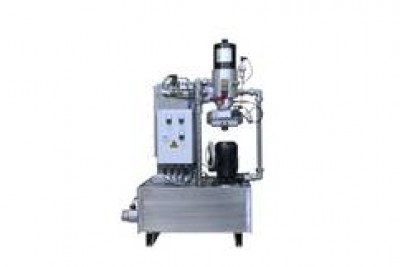

Блок очистки обратным потоком (BTU) со встроенным фильтром с обратной промывкой – это комплектная, автоматическая система фильтрации для смешиваемых с водой смазывающе-охлаждающих жидкостей, масел или промывочной воды с непрерывным отделением твердых веществ, таких как мельчайшие магнитные и немагнитные металлические частицы, корунд, песчинки и т. д.
Он обеспечивает долговременную фильтрацию для создания фильтрата с пониженным количеством частиц. При этом качество фильтрата зависит от границы разделения используемого фильтра. Как правило, блок BTU включает:

фильтр с обратной промывкой для грубой фильтрации

вихревое сито (PTS) для очистки обратного потока

буферный бака с компонентами

системы управления

Вихревое сито (PTS) – это включенный после автоматического фильтра с обратной промывкой компонент, который служит для очистки обратного потока. Так, при помощи вихревого сита через линию для обратной промывки выполняется дополнительная фильтрация. Твердые вещества из обратного потока при этом собираются в висящий на вихревом сите мешочный фильтр, который при заполнении легко извлекается через выдвижной ящик. Обратный поток, профильтрованный через вихревое сито или мешок, стекает в буферный бак. Как только уровень жидкости в буферном баке достигнет верхней точки переключения опционального реле уровня, опциональный всасывающий насос бака опорожняет бак.
