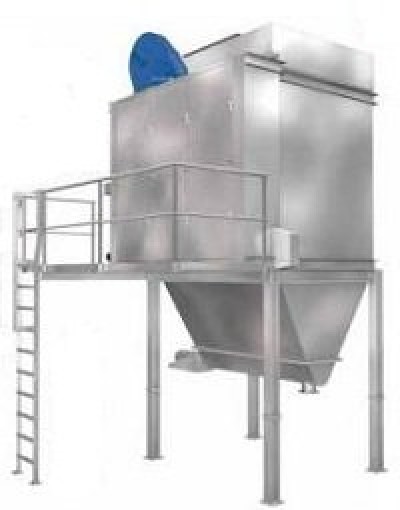

Система удаления пыли с плоскорукавным фильтром FS
-
Подходит для больших промышленных цехов, использующих горячий газ.
Практичная система удаления пыли с плоским рукавным фильтром FS состоит из вытяжного колпака для загрязненного пылью воздуха, корпуса фильтра, воронки для сбора пыли, опорной рамы и блока выгрузки.
Плоские рукава фильтра установлены в горизонтальном положении в камере загрязненного газа. Зажимы герметической пружинной рамы подсоединены к отверстиям стенок. Поток воздуха через фильтр направлен сверху вниз (принцип нисходящего потока).
Газ поступает в камеру чистого газа фильтра, проходя через плоский рукав. Во время этого процесса пыль удерживание на стенках фильтрующего материала, образуя фильтровальную корку, что очень важно в процессе фильтрации. Программируемый процесс удаления пыли из системы (когда пыль полностью удаляется из плоского рукава) активируется по истечении определенного времени. Пыль оседает в воронке и выгружается конвейером.
- Объем воздуха: от 10000 до 250000 м3/час (от 10 000 до 200 000 CFM).
- Фильтровальная площадь: от 100 до 2500 м2 (1,076 -26,900 ft2).
- Модульная конструкция;
- Тщательная очистка;
- Низкое содержание остаточной пыли в силу свойств фильтрующего материала;
- Пригоден для работы с температурами до 250 °C (482 °F).
Тип Длина в мм (дюймах) Площадь м2 (фт2) Вес в кг (lbs) FS 520 /0,75/75 -
FS 520/11,00/1100888-12713 (34.65 - 500.5) 102/82 - 1496/1435 (1,098/883 - 16,103/15,446) 2810 - 20890 (6,195 - 46,055) FS 522 /0,75/90 -
FS 522/11,00/1320888-12713 (34.65 - 500.5) 113/91 - 1650/1560 (1,216/980 - 17,760/16,792) 2960 - 21940 (6,526 - 48,369) FS 620 /0,75/90 -
FS 620/11,00/1320888-12713 (34.65 - 500.5) 123/99 - 1796/1698 (1,324/1,066 - 19,332/18,277) 2950 - 22070 (6,504 - 48,656) FS 622 /0,75/90 -
FS 622/11,00/1320888-12713 (34.65 - 500.5) 135/108 - 1980/1899 (1,453/1,163 - 21,313/20,441) 3100 - 23180 (6,834 - 51,103) FS 720 /0,75/105 -
FS 720/11,00/1540888-12713 (34.65 - 500.5) 143/115 - 2095/1981 (1,539/1,238 - 22,550/21,323) 3090 - 23260 (6,812 - 51,280) FS 722 /0,75/105 -
FS 722/11,00/1540888-12713 (34.65 - 500.5) 158/127 - 2310/2184 (1,701/1,367 - 24,865/23,508) 3250 - 24430 (7,165 - 53,859) FS 725 /0,75/105 -
FS 725/11,00/1540888-12713 (34.65 - 500.5) 182/145 - 2664/2519 (1,959/1,561 - 28,675/27,114) 3740 - 28090 (8,245 - 61,928) Интеллектуальная система очистки воздуха
Вентилятор и клапан очищающего воздуха расположены с внешней стороны фильтра. Клапан очищающего воздуха подсоединяется к передвижной насадке гибким шлангом. Очищающая насадка приводится в движение канатно-цепным ремнем, не требующим ухода. Положение устанавливается калибровочным механизмом. Использование системы среднего давления эффективно устраняет пиковые выбросы пыли во время очистки. Механический элемент калибровки интегрирован в отводной узел.
Преимущества
Очистка вне линии:
- Малая разница между общей и полезной площадью;
- Пыль не попадает с находящиеся рядом рукава;
- Низкое содержание остаточной пыли;
- Высокая эффективность удаления пыли;
- Тонкодисперсная пыль (PM10, PM 2,5).
Технические данные:
- Фильтр поставляется с заводской сборкой;
- Компактный модульный дизайн;
- Малогабаритный;
- Быстрая сборка - сокращение временных затрат;
- Сварная конструкция без утечек;
- Низкие затраты на обслуживание;
- Всегда в наличии;
- Очистка вне линии во вркмя полной рабочей нагрузки
