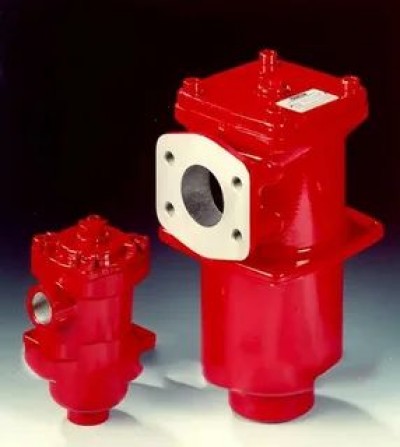

Сливной фильтр RF

Артикул:

109

Описание

Схема подключения фильтра RF:

Характеристики:
Присоединение: резьбовое (30-330), фланцевое (330 и выше) Типоразмеры: 30, 60, 110, 160, 240, 330, 660, 950, 1300,2500, 5200, 6500, 7800, 15000 Материал: пластмасса (30) алюминий (60-330), литье из стали (660-1300), корпус стальной сварной (2500 и более) P_макс: 10 бар (30, 2500 и выше), P_макс: 25 бар (60 - 1300)

Устройство корпуса фильтра:

Сливной фильтр представляет собой монолитный корпус, выполненный за одно со стаканом. Сверху на корпус устанавливается крышка и крепится болтами. В крышке стандартно предусмотрено отверстие для установки индикатора загрязненности

Фильтроэлементы:

В зависимости от материала фильтроэлементы рассчитаны на следующие перепады давления:

Betamicron® (BN4HC): 25 бар
Бумажный фильтрующий элемент (P/HC): 10 бар
Металлический сетчатый фильтрующий элемент (W/HC): 30 бар
Betamicron® / Aquamicron® (BN/AM): 10 бар Aquamicron® (AM): 10 бар

При замене фильтрующих элементов старых марок BN, P, W на новые элементы BN4HC, P/HC, W/HC должна быть заменена и емкость для сбора грязи.

Более подробную информацию о фильтрующих элементах можно найти в проспекте № 7.200../..

Уплотнения:

Пербунан (=NBR) или Витон (FPM) для жидкостей HFD.

Специальные исполнения и комплектующие:

Никелированная поверхность корпуса (возможна только для GGG40)
Начиная с типоразмера 2500 оборудуется устройством для подъема крышки
Начиная с типоразмера 330 возможно фланцевое присоединение

Запасные части:

см. список оригинальных запчастей и рекомендации по техническому обслуживанию, проспект Е 7.103 ../..

Совместимость с рабочими жидкостями:

совместим с минеральными и смазочными маслами, негорючими жидкостями, синтетическими и биологически быстроразлагаемыми маслами. Фильтрация воды требует согласования.
