Универсальное устройство для заправки азотом и проверки FPU-1

Артикул:
75
  • Устройство для заправки и проверки FPU-1 применяется для заправки гидроаккумуляторов азотом или для проверки и изменения давления заправленного аккумулятора.

    Для этого устройство привинчивается на газовый клапан гидроаккумулятора и соединяется с баллоном азота при помощи гибкого шланга. Для проверки и уменьшения давления азота присоединение шланга не требуется.

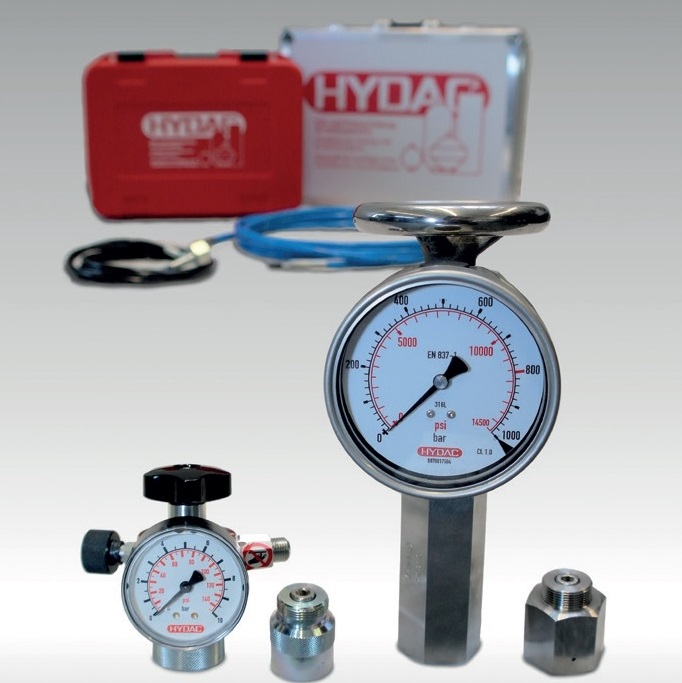

    Устройство состоит из присоединяемого блока со встроенным манометром, обратного клапана и ручки для открытия газового клапана.

    Заправка и проверка поршневых и мембранных аккумуляторов осуществляется напрямую, при работе с баллонными гидроаккумуляторами требуется адаптер A3.

    Интервалы между проверками:

    Как правило, потери азота в гидроаккумуляторах HYDAC очень низкие. Однако во избежания деформации баллона и мембраны, а также ударов поршня о крышку в случае снижения давления p0, рекомендуется регулярная проверка давления газа.

    Указанное на фирменной табличке или корпусе гидроаккумулятора давление p0 должно настраиваться после каждой установки или ремонта, а затем проверяться минимум 1 раз в течение первой недели. Если не зафиксировано потерь азота, следующую проверку необходимо провести спустя 4 месяца. Если за этот период не выявлено изменений давления, в будущем достаточно будет осуществлять проверку 1 раз в год.

    Конструкция:

    Устройство для заправки азотом и проверки состоит из:

  • корпуса клапана;
  • ручки;
  • обратного клапана;
  • перепускного клапана;
  • измерителя давления (манометра) с возможностью зарядки азотом под давлением до 400 бар;
  • гибкого шланга;
  • адаптера A3 для баллонных гидроаккумуляторов.
  • Принадлежности:

    Устройство для заправки азотом и проверки состоит из:

  • газовый клапан с переходником, проверенный и опломбированный TÜV. В случае, если давление баллона с азотом выше, чем максимально допустимое давление гидроаккумулятора - газовый клапан необходимо установить между баллоном и аккумулятором с помощью переходника
  • предохранительный клапан для установки необходимого давления между азотным баллоном и аккумулятором;
  • защитный чемодан для хранения устройства и адаптеров. Чемодан может быть изготовлен с учетом пожеланий клиента.
  • Схема подключения: FPU-1: схема подключения баллонов с азотом
