Воздушные охладители типа KS/KU

Воздушные охладители типа KS/KU

Артикул:
1736
  • Теплообменник кассетного типа с предварительным обогревом воздуха до 590 C

    Охлаждающий воздух, используемый в процессе обработки газов, нуждается в предварительном обогреве в случае риска падения температуры охлаждающих элементов ниже точки росы. Специалисты компании Nederman разработали кассетный охладительный блок серии KU, предназначенный для использования в вышеописанных условиях.

    В отличие от блоков KS, модели KU оснащены дополнительным контролером температуры предварительного обогреваемого охлаждающего воздуха. Часть обогретого воздуха втягивается вентилятором и смешивается с холодным воздухом. Температура смешанного воздуха перед его подачей на охлаждающие компоненты регулируется автоматически при помощи впускного клапана холодного воздуха.

    • Система автоматической очистки налипающей пыли
    • Доступ ко всем компонента с рабочих мостков
    • Возможность предварительного обогрева воздуха с целью удаления конденсата
    • Низкий профиль и компактная форма
    • Не требует жидкостей
    • Функция самоочистки
    • Разработка в соответствии со специфическими требованиями заказчика
    • Занимает мало места
    • Полностью автоматический режим работы

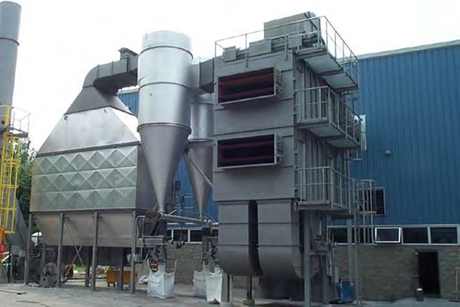

    Воздушные охладители типа KS и KUF используются в большинстве систем обработки горячего газа с рабочей температурой до 590C

    Охладительный блок газа/Теплообменник KS

    Описание охладительного блока KS
    1. Вытяжной колпак загрязненного газа;
    2. Кожух охладительного блока;
    3. Стена с отверстиями и зажимной рамой;
    4. Охлаждающий компонент;
    5. Охлаждающая и инжекторная коробка;
    6. Вентилятор охлаждающего воздуха;
    7. Дисковый поворотный клапан с приводом;
    8. Дисковый поворотный клапан с ручным приводом;
    9. Выпускная коробка охлаждающего воздуха;
    10. Опорная структура с функцией сбора пыли;
    11. Воронка и шнековый конвейер выгрузки;
    12. Смотровая/ремонтная платформа с лестницей.
    A. Вход грязного газа;
    B. Выход грязного газа;
    C. Выход пыли;
    D. Вход охлаждающего воздуха;
    E. Предварительно обогретый воздух;
    F. Выход охлаждающего воздуха.
     Охладительный блок KS
    1. Вытяжной колпак загрязненного газа;
    2. Приводной блок;
    3. Приводная цепь;
    4. Очистная цепь;
    5. Направляющая цепи;
    6. Охлаждающий компонент.

    Охладительный блок/теплообменник KU

     Описание охладительного блока KU
    1. Вытяжной колпак загрязненного газа;
    2. Кожух охладительного блока;
    3. Стена с отверстиями и зажимной рамой;
    4. Охлаждающий компонент;
    5. Вход охлаждающего воздуха;
    6. Вентилятор охлаждающего воздуха;
    7. Опорная структура с функцией сбора пыли;
    8. Воронка и шнековый конвейер выгрузки;
    9. Смотровая/ремонтная платформа с лестницей.
    a. Вход загрязненного воздуха;
    b. Выход загрязненного воздуха;
    c. Выход пыли;
    d. Вход охлаждающего воздуха;
    e. Выход охлаждающего воздуха.
