Быстроразъемные соединения — БРС Hydac
 |

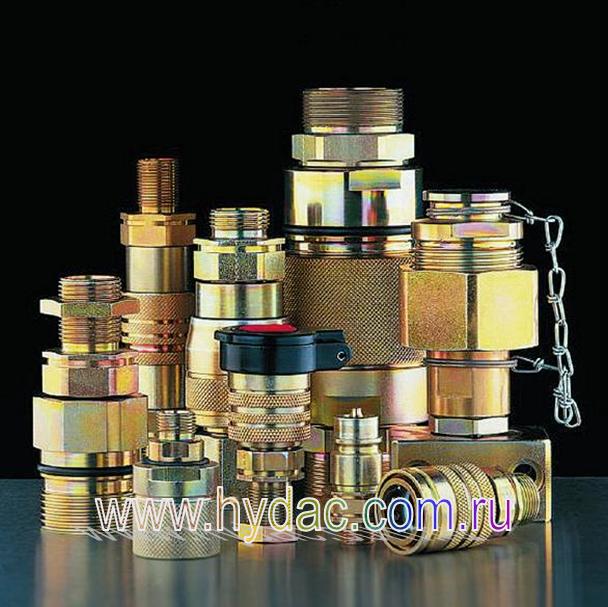

Быстроразъемные соединения (БРС) HYDAC давно зарекомендовали себя на практике в гидравлических системах. Высокое качество наших быстроразъемных соединений - это результат постоянного совершенствования продуктов, в котором учитывается опыт пользователей. Высокий стандарт производства в комплексе с системой менеджмента качества, сертифицированной по стандарту EN ISO 9001, гарантирует качество наших продуктов. Мы поставляем не только стандартные быстроразъемные соединения, но и БРС в специальных исполнениях. Если Вам необходимо решить какие-либо проблемные задачи - пожалуйста, обращайтесь к нам в любое ближайшее техническое бюро HYDAC за консультацией. Также мы поставляем пылезащитные колпаки и пылезащитные штекеры для БРС. |
| Быстроразъемные соединения HP и IB, исполнение Push-Pull | |
|---|---|
 |
 |
|

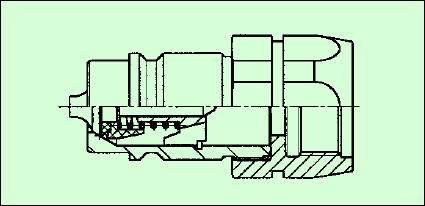

HP Подвижная втулка двойного действия зафиксирована в закрытом положении с помощью натянутой пружины. Она двигается в оба направления по оси для соединения и разъединения. Обе части быстроразъемного соединения фиксируются между собой посредством шариков. Подвижную гильзу можно встроить в перегородку с помощью пружинных стопорных колец. Так муфта будет выполнять функцию разъединяющего соединения. В случае если сорвется штекер такой встроенной муфты, система автоматически будет разъединена, клапаны закроются, и это позволит избежать повреждения шлангов и возможной потери масла. Встраиваемое соединение было разработано в качестве соединительной втулки для встраивания непосредственно в клапан управления или на неподвижный трубопровод. Благодаря несложному устройству оно используется преимущественно в задней гидравлике сельскохозяйственных тракторов. Относительное движение соединительного механизма происходит в корпусе, что позволяет управлять соединением одной рукой. Встраиваемое соединение отвечает требованиям разрывного быстроразъемного соединения. Поставка встраиваемых соединений, соответствующих нормам ISO 7241-1, серия А, и ISO 5675, возможна двух размеров:
IB Быстроразъемные соединения по ISO 7241-1, серия В, представляют собой соединения, закрываемые с обеих сторон, и применяются в промышленных гидравлических системах на электростанциях, в авиации, электронной промышленности, сталеплавильных заводах и т.п. Они используются везде, где жидкостные системы открываются и закрываются и где потери среды нежелательны. Соединения HYDAC серии IB разработаны как соединения Push-Pull, что означает существенное повышение комфорта в обслуживании соединений. Подвижная втулка с помощью пружинного стопорного кольца может быть установлена в перегородку. Таким образом, получится соединение, которым можно управлять одной рукой и которое будет выполнять функцию разрывного соединения. Подвижная гильза двойного действия зафиксирована в закрытом положении с помощью натянутой пружины. Она двигается в оба направления по оси для соединения и разъединения. Обе части быстроразъемного соединения фиксируются между собой посредством прецизионных шариков. Поставка быстроразъемных соединений серии IB возможна в типоразмерах от 1/4\" до 2\". Преимущественно поставляется внутренняя резьба BSP и NPTF, однако, благодаря модульной конструкции в наличии имеются другие присоединения, соответствующие международным стандартам. Кроме стали как стандартного материала для изготовления соединений возможна также поставка соединений из нержавеющей стали и латуни. |
|

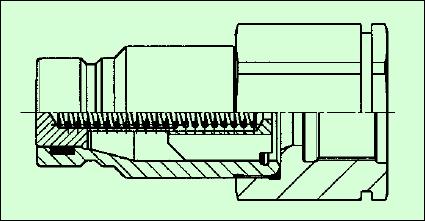

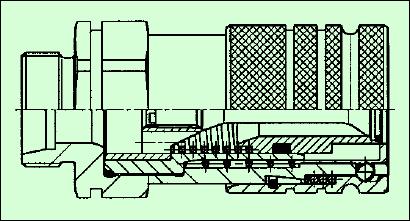

| Быстроразъемные соединения FF, плоское исполнение | |
|---|---|
 |
 |
| Подвижная втулка зафиксирована в закрытом положении с помощью натянутой пружины. Она двигается в оба направления по оси для соединения и разъединения. Обе части быстроразъемного соединения надежно фиксируются между собой посредством прецизионных шариков. Наружные пазы в подвижной втулке позволяют встраивать соединительную муфту в перегородки. Таким образом, становится возможным обслуживание соединения одной рукой. Конструкция плоских клапанов обеспечивает при соединении и разъединении минимальную потерю масла или попадание воздуха. За счет зафиксированного толкателя муфты достигается высокая надежность обратного течения. Кроме того, клапаны имеют конструкцию, позволяющую их легко чистить и препятствующую попаданию загрязнений. Маленькое углубление втулочного клапана облегчает центрирование наконечника при соединении. Основной областью применения таких соединений являются рабочие машины в сферах с особыми экологическими требованиями и гидравлические инструменты. Благодаря модульной конструкции в наличии имеется большой выбор присоединений, соответствующих международным стандартам. | |

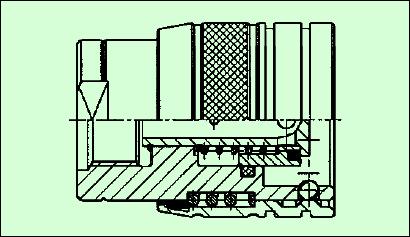

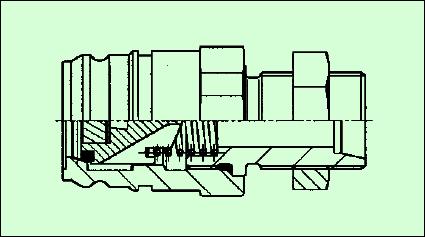

| Быстроразъемные соединения BP, для гидравлических тормозных систем | |
|---|---|
 |
 |
| Быстроразъемные соединения серии ВР были разработаны для использования в гидравлических тормозных системах, как это предписано во Франции. Блокировка двух частей быстроразъемного соединения происходит с помощью прецизионных шариков. Конструкция плоских клапанов обеспечивает абсолютную герметичность и минимальную потерю масла, а также предотвращает попадание воздуха при процессе соединения. Конструкция соединения соответствует нормам NFU 16006 и ISO 5676. | |

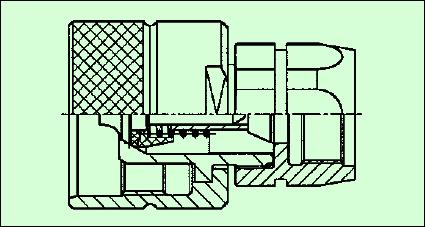

| Быстроразъемные соединения HS | |
|---|---|
 |
 |
| Соединение в быстроразъемных ввинчиваемых соединениях серии HS происходит простым накручиванием муфты до упора на наконечник. Благодаря конструкции оба клапана в таком положении открываются одновременно. По этой причине и за счет своей прочной конструкции они особенно хорошо подходят для использования в тяжелых условиях работы в области машиностроения. Рабочие давления данной серии выше, чем в серии НР. Быстроразъемные ввинчиваемые соединения серии HS соединяются при давлении макс. 50 бар с двух сторон. Самостопорящая резьба предотвращает разъединение соединения при вибрации. При правильной блокировке соединения ввинчиваемая втулка наконечника должна закрыть черное тормозное кольцо муфты. Сбалансированный ассортимент предлагает широкий спектр соединений для гидравлики машиностроения и автомобилестроения, а также для сельского хозяйства. Благодаря модульной конструкции в наличии имеется большой выбор соединений, соответствующих международным стандартам. | |

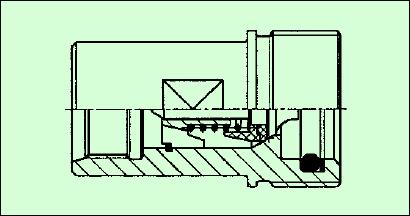

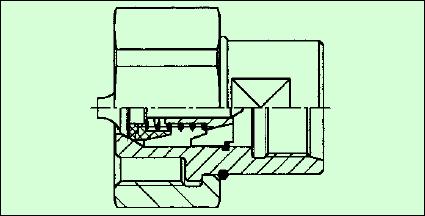

| Быстроразъемные соединения HA, для высоких давлений | |
|---|---|
 |
 |
| Резьбовые соединения серии НА имеют особенно прочную конструкцию. По этой причине они подходят для использования в строительных машинах в экстремальных условиях работы. Соединение составляется посредством простого накручивания муфты до упора на наконечник. За счет конструкции оба клапана в таком положении открываются одновременно. Это делает соединение нечувствительным к гидравлическим ударам. Рабочие давления этой серии выше чем серии HS. Соединение можно соединять под давлением: до 50 бар без инструментов и до 250 бар с инструментами. | |

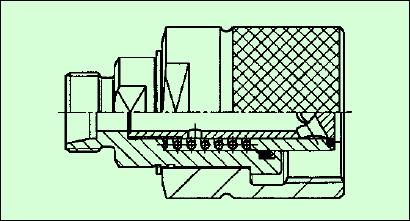

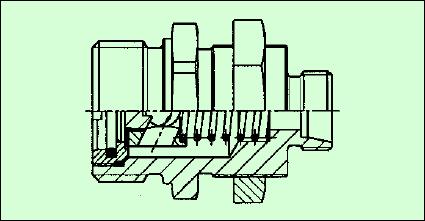

| Быстроразъемные соединения RS, для трубопроводов | |
|---|---|
 |
 |
| Быстроразъемные соединения для трубопроводов серии RS служат для создания безупречного соединения заполненных гидравлических трубопроводов без попадания воздуха и позволяют разъединять трубы без потерь гидравлической жидкости. Соединение производится посредством свинчивания муфты (фиксированная часть) и штекера (съемной части) до упора. Это можно сделать при прим. 20 барах вручную, а с помощью инструментов соединение и разъединение возможно также при более высоком давлении. Благодаря пылезащитному корпусу, который можно дополнительно заказать, муфта защищена от загрязнения и повреждения. | |

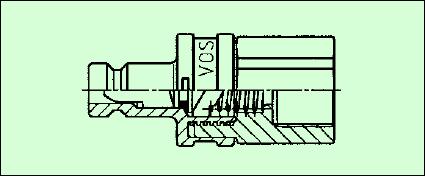

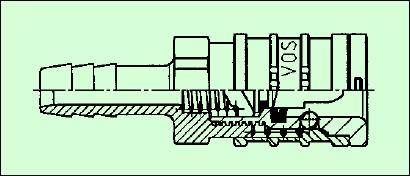

| Быстроразъемные соединения KN, пластиковое исполнение | |
|---|---|
 |
 |
| Соединения серии KN разработаны для использования в обслуживающем оборудовании для промышленных гидроаккумуляторов. Они применяются для заполнения и удаления воздуха из ячеек аккумуляторов. Соединения выполнены из высококачественного пластика высокой жаропрочности и теплостойкости. Это позволяет широко их использовать в медицинском оборудовании. Подпружиненная подвижная втулка двигается по оси для соединения и разъединения. Скрепление двух частей соединения происходит через прецизионные шарики. Конструкция соединения позволяет использовать наконечники как с так и без клапана в муфте с клапаном. | |
