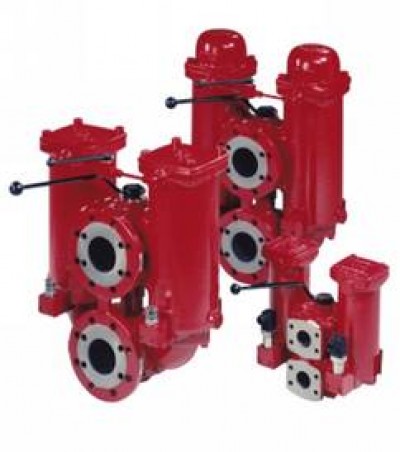

Линейный сдвоенный фильтр RFLD

Линейный сдвоенный фильтр RFLD

Артикул:
105
  • Схема подключения фильтра RFLD:
    фильтр RFLD, схема подключения
    Характеристики:
    • Присоединение: резьбовое - типоразмеры 111, 241; фланцевое - все типоразмеры
    • Типоразмеры: 111-1321, 332-1322, 503-853, 1300-15020, 1303-15023
    • Материалы: сварка, сталь / литье, чугун / литье, сталь / нержавеющая сталь
    • Запорный элемент: шар / сегмент / заслонка
    • Pмакс : 16 / 25 / 40 / 64 бар

    Техническое описание

    Конструкция корпуса фильтра

    Конструкция фильтра и соединительных элементов рассчитаны в соответствии с международными регламентирующими документами. Оба корпуса соединены между собой шаровой переключающейся арматурой с отрицательным перекрытием и соединены между собой посредством однорычажного управления. Выравнивание давления между обеими сторонами фильтра осуществляется перед переключением при помощи специального отверстия для компенсации давления. Это отверстие открывается при помощи отдельного шарового крана и затем снова закрывается после выравнивания давления (исключениями являются конструкции из литой и нержавеющей стали). Есть возможность подключения индикатора загрязненности, а также присоединения для удаления воздуха и дренажа.

    Совместимость с рабочими жидкостями

    Фильтр RFLD пригоден для работы с минеральными маслами, смазочными маслами, негорючими жидкостями, синтетическими и биологическими быстроразлагающимися маслами. Фильтрация воды требует согласования с производителем.

    Стандартные индикаторы загрязненности

    При стандартном исполнении индикатор загрязненности устанавливается между входом и выходом фильтра.

    Уплотнения

    Пербунан (NBR) или Витон FPM для HFD-масел) по выбору.

    Специальные конструктивные исполнения и принадлежности

    • Диафрагма в линии компенсации давления;
    • Устройство уровня;
    • Присоединительные устройства для слива и удаления воздуха с шаровыми кранами и другими запорными вентилями;
    • Сопрягающие фланцы доступны для всех типоразмеров;
    • Арматура для переключения снабжена блокировкой (возможность герметичного закрытия);
    • Другие уплотнительные материалы;
    • Трубопровод для удаления воздуха со смотровыми стеклами - визуальный контроль;
    • Фланцы DIN 2501 с кольцевыми уплотнениями типа О;
    • Устройство для подъема крышки.
