Системы измерений Mini-Mess Hydac

Назначение: Миниатюрные измерительные устройства Mini-Mess предназначены для быстрого и безопасного подключения к гидравлической или смазочной системе контрольно-измерительных приборов и датчиков с целью периодического или постоянного измерения давления, удаления воздуха, отбора проб рабочей жидкости и т.д. Использование компактных быстроразъёмных муфт, встраиваемых измерительных пунктов, различных адаптеров и миниатюрных измерительных шлангов обеспечивает потребителю целый ряд преимуществ:

• возможность подключения приборов к системе под давлением;
• исключение утечек рабочей жидкости при подключении приборов за счет уплотнений и запорных клапанов;
• простота и безопасность при проведении замеров и отборе проб;
• наличие специальных защитных колпачков на присоединительных портах.

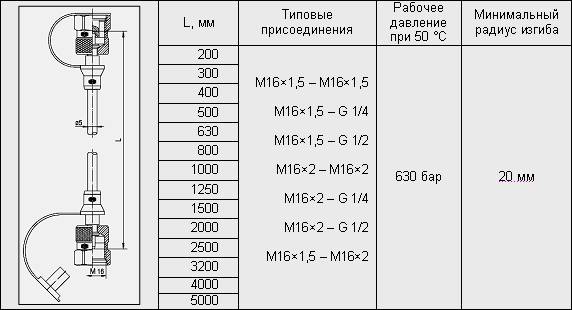

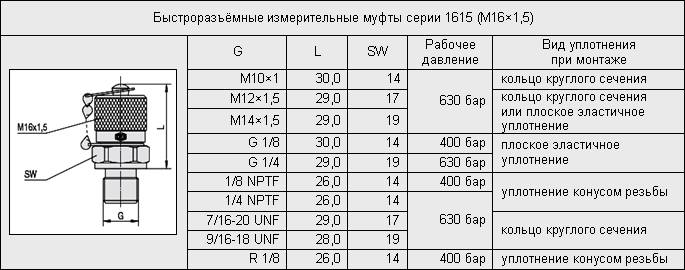

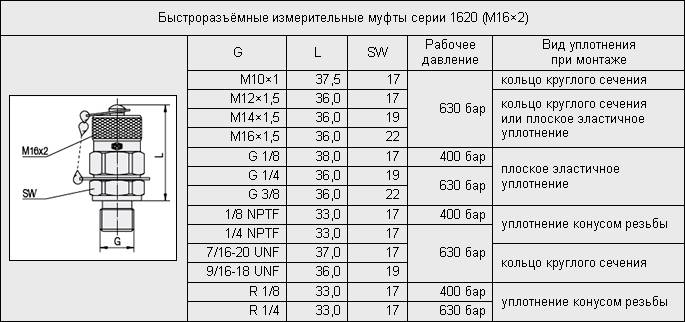

Конструктивное исполнение: одним из основных элементов измерительной системы является быстроразъёмная муфта, через которую посредством миниатюрного шланга производится подключение контрольно-измерительного прибора. В качестве механического прибора измерения давления используются виброустойчивые глицеринозаполненные манометры. Для подключения манометров, датчиков или сенсоров применяются различные переходники и адаптеры. Быстроразъёмные муфты по типу присоединения приборов и измерительных шлангов имеют два исполнения: резьбовое и штекерное. Самыми распространёнными на практике являются системы с резьбовым присоединением, которые рассчитаны на рабочее давление до 630 бар (63 МПа).

По запросу возможны другие варианты присоединения.
