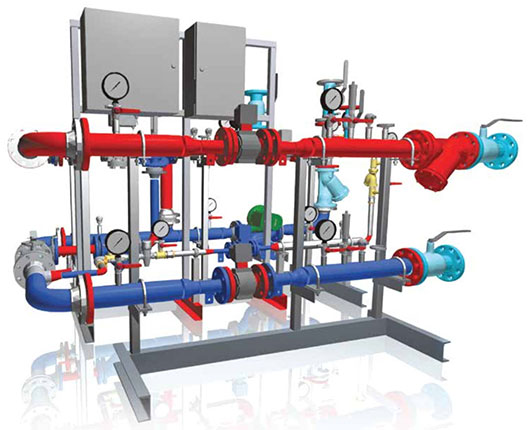

Блочные индивидуальные тепловые пункты БИТП

Артикул:

1821

Описание
Тех. паспорт

Назначение блочного индивидуального теплового пункта:
- Выполняет задачи коммерческого учёта воды и тепла;
- автоматическое управления значениями параметров теплоносителя, подаваемого в систему отопления (СО), горячего водоснабжения (ГВС) систему теплоснабжения (СТ);
- Оптимизация процессов теплопотребления.
В состав БИТП входят: узел ввода и учета тепловой энергии, модули регулирования параметров теплоносителя в системах отопления (системах теплоснабжения) и ГВС, модули контроля (щиты автоматики систем учета параметров теплоснабжения), модули управления (щиты автоматики и защиты систем регулирования теплопотребления).

Регулирование параметров теплоносителя для СО, СТ в пределах тепловой нагрузки до 1,2 Гкал/час, для систем ГВС в пределах тепловой нагрузки до 1,0 Гкал/час; Теплоноситель: вода, этиленгликоль и т.п.; Рабочее давление на подающем трубопроводе – до 1,6 МПа; Перепад давления в подающем и обратном трубопроводах – не менее 0,1 МПа; Система отопления (вентиляции) - зависимая или независимая; Система горячего водоснабжения – открытая или закрытая; Гидравлические потери в СО – не более 0,8 МПа; Гидравлические потери в системе ГВС – не более 0,5 МПа; Расчетный температурный график тепловой сети - до 150°С; Расчетный температурный график работы системы отопления - до 105°С; Расчетная температура теплоносителя в обратном трубопроводе СО = + 60...70°С; Расчетная температура горячей воды в системе ГВС = + 55...65°С; Напряжение питания сети переменного тока - ~220/~380В + 5%; Частота питающей сети – 50Гц + 0,2Гц.
