Быстродействующие редукционно-охладительные установки БРОУ

БРОУ предназначены для отвода пара, который вырабатывается котлом или парогенератором, но не потребляется турбиной на пусковых и переменных режимах блока, а поступает в пароприемные устройства конденсатора или в коллектор собственных нужд блока для резервирования питания приводных турбин питательных насосов и воздуходувок, а также для подачи пара на прогрев трубопроводов промежуточною перегрева.

Редукционно-охладительные установки или РОУ предназначены для снижения давления и температуры острого пара. Область применения данных установок очень широка, они обеспечивают работоспособность технологических процессов на пищевых, химических и нефтеперерабатывающих предприятиях.

Редукционные установки изготовляются и классифицируются в зависимости от характеристик пара (низкие, средние и высокие). При этом не менее важна арматура установок, от которой зависит качество работы установок. Стоит также отметить, что РОУ могут использоваться отдельно: как для понижения давления, так и снижения температуры и пара. От этого и зависит их модификация: РОУ — редукционно-охладительное устройство, ОУ — охладительное устройство (охладитель пара), РУ — редукционное устройство

В ряде случаев возникает необходимость в регулировании температуры, давления воды и пара, подаваемых из энергетических установок (в том числе, тепловых и атомных электростанции), имеющих их более высокие параметры, к потребителям, использующим водяной пар с более низкими характеристиками. С этой целью применяется быстродействующая редукционно-охладительная установка, которая широко используется для обеспечения выполнения технологических процессов на нефтеперерабатывающих, химических и пищевых предприятиях. Кроме того, с помощью устройства осуществляется сброс излишков острого пара в моменты пуска/остановки энергоблоков, в случаях возникновения избыточных значений давления перегретого пара, уменьшения нагрузки генератора и пр.

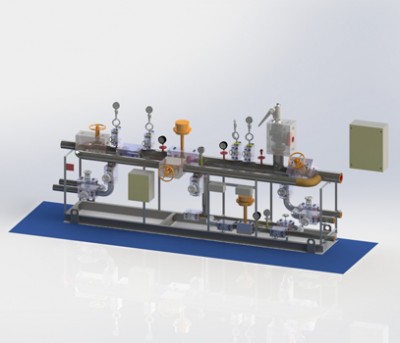

В состав быстродействующей редукционно-охладительной установки (БРОУ) входят редуктор, устройство охлаждения пара и система автоматического регулирования параметров (температуры и давления) редуцированного пара. Принцип работы броу заключается в охлаждении потока подаваемого от энергетической установки пара (предварительно сдросселированного в редукционном паровом клапане) за счет впрыскивания охлаждающей воды или пароводяной смеси. Испаряясь в результате действия отбираемого тепла, вода охлаждает пар до нужной температуры. Регулируя с помощью автоматики соотношение объемов подаваемых на установку острого пара и воды, добиваются допустимых значений температуры на ее выходе.

Зависимо от характеристик пара изготовляемые компанией редукционные установки могут быть низкими, средними и высокими (общепринятая классификация). Преимущества поставляемых компанией БРОУ заключаются в:

• устойчивой работе независимо от подаваемых нагрузок;
• возможности регулировки температуры пара;
• возможности экономии электроэнергии за счет уменьшения давления охлаждающей воды по сравнению с давлением острого пара;
• простоте эксплуатации;
• отсутствии необходимости частого сервисного обслуживания;
• бесшумности работы;
• невозможности проникновения воды в энергетический блок.
