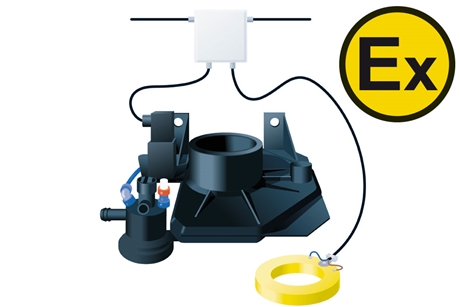

Автоматический клапан TAV 50

Автоматические клапаныTAV 50 увеличивают эффективность вашей высоковакуумной системы. Благодаря тому, что клапаны могут открываться и закрываться автоматически, вакуум всегда поддерживается в местах соединения, точках аспирации или машинах, во время работы. Это увеличивает силу аспирации, снижает расходы по эксплуатации, и сокращает до минимума размер вакуумной установки.

• Меньшие текущие расходы и большая компактность оборудования;
• Меньший уровень шума в рабочих помещениях;
• Токопроводящий пластиковый материал.

Увеличение эффективности работы установки с помощью автоматических и ручных вакуумных клапанов

TAV 50 FV

Используется для пневмоинструмента. Клапан открывается автоматически, как только включается инструмент.

TAV 50 MV-G

Используется для электроинструмента. Клапан открывается автоматически, как только включается инструмент.

TAV 50 MV-W

Используется со сварочными горелками. Сенсорное кольцо обнаруживает ток, и клапан открывается автоматически, как только сварочная горелка включается.

TAV 50 PC

Клапан предназначен для непосредственного управления сигналом сжатого воздуха от, например, 3-канального клапана (дополнительное оборудование).

TAV 50 MA

Данный клапан имеет ручное управление и используется в тех местах, где нет необходимости в автоматическом управлении.

TAV 50 FV/MV-G

Комбинированный клапан, который может использоваться вместе с электро- и/или пневмоинструментом.

Клапан открывается автоматически, как только включается инструмент.

TAV 50 FV/MV-W

Комбинированный клапан, который может использоваться вместе со сварочными горелками и пневмоинструментом. Клапан открывается автоматически, как только включается сварочная горелка.

Примечание: Все клапаны требуют установки микровыключателя, и комплекта автоматического переключателя (дополнительное оборудование) для автоматического запуска/ остановки вакуумного устройства.

Описание моделей АТЕХ

В зависимости отварианта и сферы применения, большое количество клапанов TAV 50 маркированы согласно Директиве АТЕХ символом ЕХ и соответствующей категорией оборудования. Все варианты клапанов TAV 50 ссимволом EX относятся к категории оборудования 3D,согласно Директиве 2014/34/ЕС. Это означает, что данные устройства могут устанавливаться в зоне 22 в соответствии с Директивой 1999/92/EC.

Клапаны TAV 50 MA, управляемыевручную, подходят для установкиво взрывоопасной зоне (зона 22), несмотря на то, что они не промаркированы символом ЕХ. Оборудование с ручным управлением не подпадает под действие Директивы 2014/34/ЕС (АТЕХ), поэтому данный клапан не имеет маркировки ЕХ.

Другие клапаны без маркировки ЕХ (клапаны W, Gи AC/DC) не удовлетворяют требованиям АТЕХ и поэтому не пригодны к установке во взрывоопасной зоне.

№ компонента	Описание
40060100	TAV 50 FV EX
40060120	TAV 50 MV-G*)
40060130	TAV 50 FV/MV-G*)
40060110	TAV 50 MV-W **)
40060140	TAV 50 FV/MV-W **)
40147040	TAV 50 FV/MV 24V DC EX
40147090	TAV 50 FV/MV 24V AC/DC
40147120	TAV 50 FV/MV 115V AC EX
40147100	TAV 50 FV/MV 230V AC EX
40147071	TAV 50 MV 24V DC EX
40147050	TAV 50 MV 24V AC/DC
40147110	TAV 50 MV 115V AC EX
40147060	TAV 50 MV 230V AC EX
40147020	TAV 50 MA
40147030	TAV 50 PC EX

*) Соединительная муфта с реле наличия тока входит в комплект стандартной поставки. Напряжение в сети: В 230 AC.

**) Преобразователь B 24 AC (поставляется отдельно), который может использоваться несколькими клапанами одновременно.
