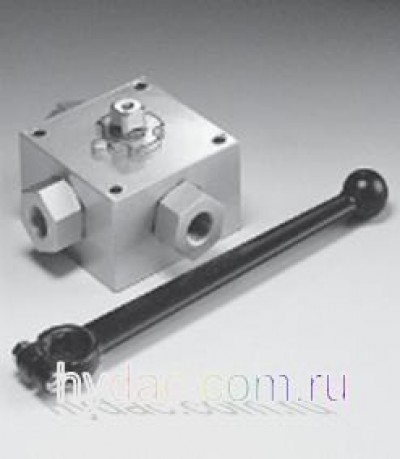

4-ходовые шаровые краны

Артикул:
90
  • Многоходовые шаровые краны
    Многоходовые шаровые краны (3-х и 4-х проходные) Тип присоединения Материал Тип Номинальный диаметр Номинальное давление
    Резьбовое присоединение G - ISO 228 Трубное присоединение LR - DIN 2353 SR - DIN 2353 Сталь KH3 KH4 DN 04 - 20 макс. 500
    Резьбовое присоединение
    NPT - ASA B 1.1
    UNF - ASA B 2.1
    Многоходовые шаровые краны стыкового исполнения
    Многоходовые шаровые краны стыкового исполнения Тип присоединения Материал Тип Номинальный диаметр Номинальное давление
    Стыковое присоединение (блочный монтаж) Сталь KH3P KH4P DN 04 - 20 макс. 400

    Общая информация

    Согласно стандарту DIN 2429 трехходовые двухпозиционные и четырехходовые двухпозиционные шаровые краны представляют собой устройства для перекрытия и изменения направления потока рабочей жидкости. Производятся 2 модели:
  • KH3 - DN 04-20
  • KH4 - DN 04-20
  • Эти шаровые краны обладают следующими преимуществами:
  • визуальное обозначение положения крана при помощи паза на контрольном шпинделе;
  • ход крана отграничивается штифтом и шайбой;
  • полная герметичность благодаря применению плавающего шара, прижимаемого давлением к уплотнениям;
  • не требуется ручная регулировка уплотнений благодаря применению бессальниковых уплотнений;
  • защитное покрытие наружной поверхности: фосфатирование;
  • визуальное обозначение положения крана при помощи паза на контрольном шпинделе.
  • Возможна поставка шаровых кранов из нержавеющей стали типа Nirosta, а также других моделей для применения в агрессивных и газосодержащих средах.

    Принцип действия

    При повороте шпинделя поток жидкости, в зависимости от конструкции, изменяет направление или полностью перекрывается. Давление системы на входе прижимает шар к уплотняющим чашкам, обеспечивая герметичность.

    Применение

    Многоходовые шаровые краны моделей KH3/KH4 используются для разделения или перекрывания потока в гидравлических системах.

    Примечания

    Данные шаровые краны не предназначены для использования в качестве дросселей, поэтому для избежания повреждений уплотнительной чашки они должны быть всегда либо полностью открыты, либо полностью закрыты. Для правильной работы необходимо соблюдать требования по давлению и температуре. Следует принимать во внимание допустимое рабочее давление в резьбовых соединениях труб. Шаровые краны поставляются без накидных гаек и врезных колец. Рукоятки кранов поставляются в снятом виде.
