Сливной фильтр RFM

Сливной фильтр RFM

Артикул:
111
  • Схема подключения фильтра RFM:
    Схема подключения сливного фильтра RFM
    Характеристики:

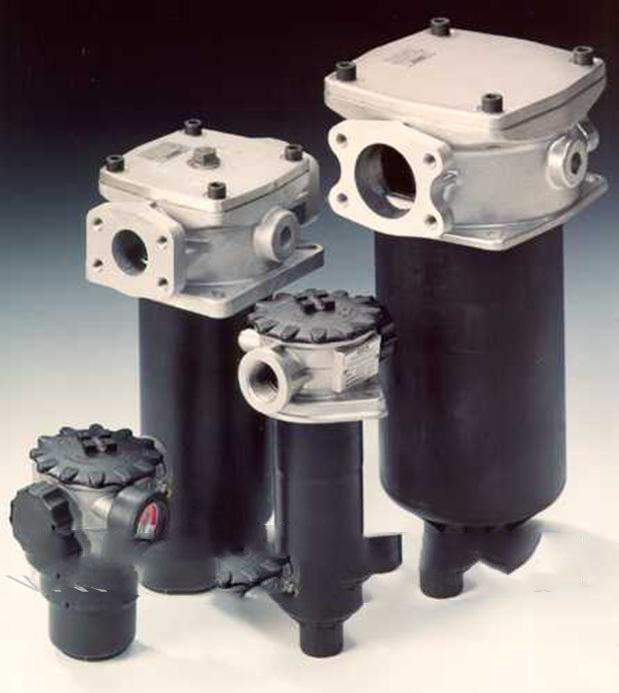

    • Сливной фильтр для монтажа на крышке бака в компактном и облегченном исполнении
    • Присоединение: резьбовое (типоразмер 75-500) либо фланцевое (330 и выше)
    • Типоразмеры: 75, 165, 330, 500, 661, 851
    • Материал: головка - алюминий, стакан - пластмасса, крышка - пластмасса (< 330) или алюминий (330 и более)
    • Pмакс : 10 бар

    Сливные фильтры RFM устанавливаются на масляных баках гидравлических станций, применяются для улавливания твердых веществ из используемых там жидкостей. Благодаря малому весу и компактному исполнению идеально подходят для применения в мобильной гидравлике.

    Устройство корпуса фильтра:

    Сливные фильтры состоят из корпуса фильтра с прикручиваемой или навинчиваемой крышкой и стакана, в который устанавливается фильтрующий элемент. Фильтр может поставляться с подсоединением для присоединения индикатора загрязненности (серийное исполнение).

    Исключение: для типоразмеров 75, 90, 150, 165, 185, 210 и 270 выпускаются фильтры с подсоединением для индикатора загрязненности и без него.

    Фильтроэлементы:

    Возможна поставка фильтроэлементов со следующими значениями прочности на сжатие:

    • Betamicron® (BN4HC): 25 бар
    • Бумажный фильтрующий элемент (P/HC): 10 бар
    • Металлический сетчатый фильтрующий элемент (W/HC): 30 бар
    • Betamicron® / Aquamicron® (BN/AM): 10 бар Aquamicron® (AM): 10 бар

    Более подробную информацию о фильтроэлементах можно найти в проспекте № 7.200../..

    Уплотнения:

    Пербунан (=NBR) или Витон (FPM при HFD-маслах) на выбор.

    Специальные исполнения и комплектующие:

    • Присоединение для наполнения гидравлической системы через сливной фильтроэлемент (начиная с типоразмера 330)
    • Резьбовое подсоединение на выходе
    • Фильтр для вентиляции масляного бака, интегрированный в головке в типоразмерах от 75 до 185
    • Измерительная линейка для типоразмеров 75, 165, 185 (90 и 150 по запросу)

    Запасные части:

    • см. список оригинальных запчастей и рекомендации по техническому обслуживанию.

    Совместимость с гидравлическими жидкостями согласно DIN ISO 2943:

    • гидравлические масла от Н до HLPD DIN 51524
    • смазочные масла DIN 51517, APJ, ACEA, DIN 51515, ISO 6743
    • компрессионные масла DIN 51506
    • биологически быстроразлагаемые гидравлические жидкости VDMA 24568 HETG, HEES, HEPG
    • трудновоспламеняемые гидравлические жидкости HFC и HFD
    • гидравлические жидкости с большим содержанием воды (>50% воды) - по запросу

    Меры предосторожности:

    • Если на корпусе фильтра, состоящем из 2-х частей, крепится удлиняющий трубопровод, следует использовать трубу из пластика или тонкостенного алюминия.
    • Удлинения следует отделить перегородкой или защитить с помощью других средств, чтобы исключить воздействие любой силы на корпус фильтра и удлинение.
    • Как правило, фильтр может использоваться только для встраивания в бак
    • Запрещено встраивать фильтр в наклонном положении, разрешается только после получения ответа от головной фирмы-поставщика
    • Запрещено использование фильтра в качестве всасывающего фильтра.
    • Запрещен монтаж последующих компонентов (напр. охладителей).
