Сливные гидравлические фильтры Hydac

Сливные фильтры устанавливают в сливных гидромагистралях перед теплообменником или непосредственно на верхней крышке бака. Установка гидравлического сливного фильтра на крышке бака, наполовину утопленного в рабочую жидкость, наиболее предпочтительна, так как его можно компактно установить, жестко закрепить фильтр и обеспечить удобную и легкую замену загрязненного фильтроэлемента после снятия верхней крышки фильтра. Расход сливных фильтров должен соответствовать не менее двухкратной – трехкратной номинальной подачи насосов, чтобы обеспечить приемлемый срок службы фильтроэлементов до замены.

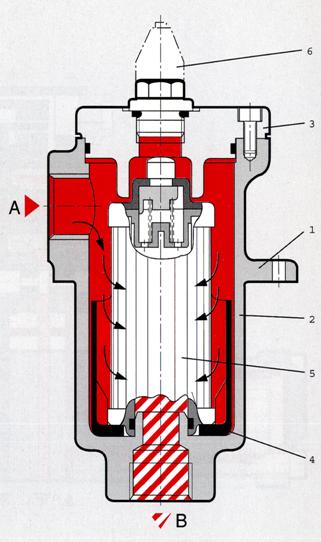

Схема сливного линейного (магистрального) фильтра, установка на гидробак:

1 – Монтажный фланец; 2 – Корпус сливного фильтра; 3 – Крышка; 4 – Грязесборник сливного фильтра; 5 – Фильтроэлемент; 6 – Индикатор загрязненности фильтра
